低溫截止閥,低溫長軸截止閥
閥門類型:低溫截止閥
閥門型號:DJ61F
尺寸規格:DN10-50mm
安裝形式:焊接式,螺紋式,法蘭式
壓力等級:1.6-16MPa
主體材質:低溫鋼材,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
低溫截止閥,低溫長軸截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

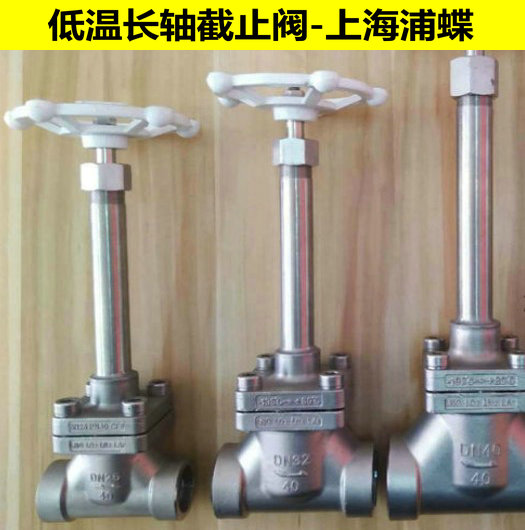

低溫截止閥,低溫長軸截止閥圖片：
低溫長軸截止閥產品規范
公稱壓力：1.6MPa-16.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊,法蘭
介質流向：由閥瓣下面向上流
低溫長軸截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE
低溫截止閥,低溫長軸截止閥外型尺寸與連接尺寸
|
產品型號 |
DJ61F低溫長軸截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
D |
a |
D0 |
|
PDDJ6110 |
10 |
100 |
253 |
247 |
14 |
2 |
75 |
1.5 |
|
|
15 |
140 |
268 |
260 |
18 |
2 |
75 |
1.7 |
|
|
20 |
150 |
307 |
297 |
25 |
2.5 |
100 |
2.4 |
|
|
25 |
160 |
323 |
310 |
32 |
2.5 |
100 |
2.6 |
|
|
32 |
180 |
362 |
346 |
38 |
3 |
120 |
4.9 |
|
|
40 |
190 |
380 |
360 |
45 |
3.5 |
120 |
5.2 |
|
|
50 |
220 |
445 |
420 |
57 |
3.5 |
160 |
10.8 |
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
