蒸汽截止閥,高溫蒸汽截止閥
閥門類型:蒸汽截止閥
閥門型號:J41H/Y
尺寸規格:DN15-300mm
安裝形式:法蘭式
壓力等級:1.6-16MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
蒸汽截止閥,高溫蒸汽截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥公稱壓力1.6MPa-16.0MPa，工作溫度-29～650℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
蒸汽截止閥產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
蒸汽截止閥執行標準
| 設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
| GB12235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
蒸汽截止閥,高溫蒸汽截止閥性能參數
| 型號 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
| 工作壓力（MPa） |
1.6～16.0 |
| 適用溫度（℃） |
≤425 |
≤150 |
| 適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
| 材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
| 閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
| 密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
| 填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
壓力試驗MPa
| 公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
| 水密封試驗 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
| 上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
| 氣密封試驗 |
0.4-0.7 |

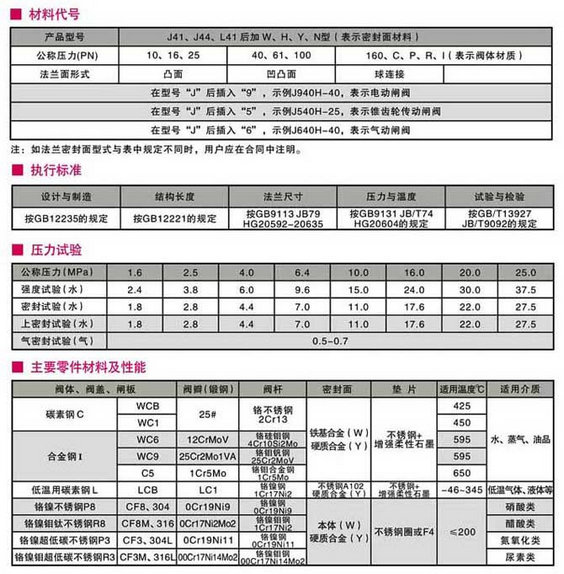

蒸汽截止閥,高溫蒸汽截止閥主要零件材料及性能
| 體蓋扳 |
閥桿 |
密封面 |
墊片(環) |
填料 |
工作溫度℃ |
適用介質 |
| WCB |
2Cr13 |
13Cr
STL
本體材料
尼龍 |
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti |
柔性石墨
增強柔性石墨
SFB-260
SFP-260 |
≤425 |
水、蒸汽、油品 |
| WC1 |
38CrMoAI
25Cr2MoV |
≤450 |
| WC6 |
≤540 |
| WC9 |
≤570 |
| ZGCr5Mo |
≤540 |
| ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸類 |
| ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸類 |

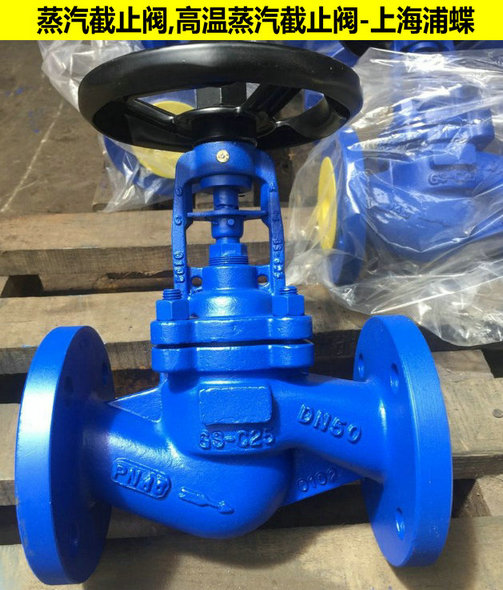

蒸汽截止閥,高溫蒸汽截止閥圖片:

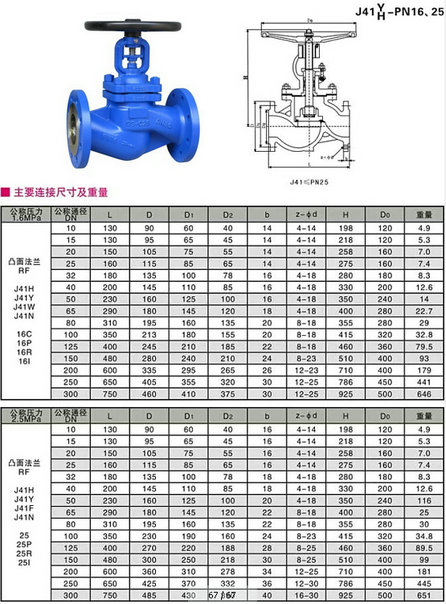

蒸汽截止閥,高溫蒸汽截止閥參數尺寸圖:
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
