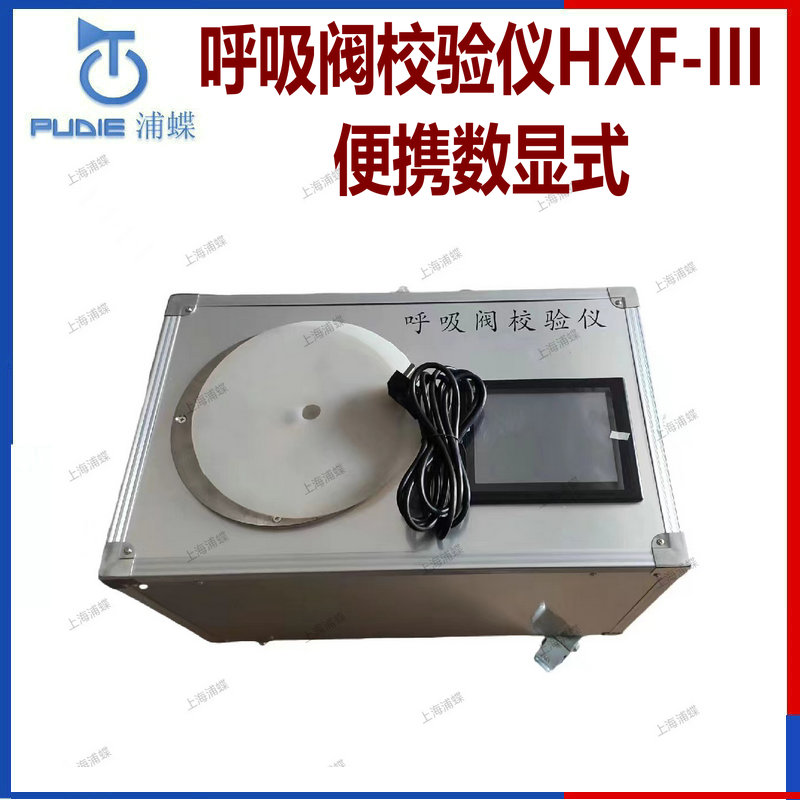

數顯便攜式呼吸閥校驗儀(使用方法)
數顯便攜式呼吸閥校驗儀用于校驗各類呼吸閥的精密儀器,具有檢測精度高，體積小,重量輕,方便攜帶等特性；呼吸閥校驗儀,呼吸閥檢測儀裝卸方便；適用范圍廣,從DN25至DN300各類呼吸閥都可校驗核準；具有在現場校驗呼吸閥的呼出,吸入開啟壓力的特點,已在石油化工行業各類物資儲備中心得到廣泛應用.
(技術參數)
型號：YLSQ/YLHQ
|
序號 |
項 目 |
技 術 指 標 |
|
1 |
檢測閥體口徑范圍 |
DN25～DN350mm的各類呼吸閥 |
|
2 |
測量壓力范圍 |
-2～5Kpa，-5～15Kpa（選配），-15～50Kpa（選配） |
|
3 |
測量精度 |
-2～5Kpa,±1%FS |
|
|
|
-5～15Kpa，±0.5%FS |
|
|
|
-15～50Kpa，±0.5%FS |
|
4 |
供電電壓 |
AC220V |
|
5 |
外形尺寸 |
645×403×462（L×W×H，mm） |
|
6 |
重量 |
約40Kg
|
適用范圍：石油化工，鋼鐵冶金，城建水利等行業；
檢測認證：行業標準認證，滿足機械部化工部標準需求；
產品編號：行業標準規范；
制造日期：新品出售；
(工作原理)
數顯式呼吸閥校驗儀的真空泵開關和空氣泵開關均為點動開關.利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力,利用空氣泵得到正壓壓力來檢測呼吸閥的呼出開啟壓力,從而檢出呼吸閥的吸入,呼出的壓力值是否符合標準（目前國標SY/T0511-1996標準）,判定呼吸閥是否合格.
表1:數顯式呼吸閥校驗儀操作壓力分級（SY/T0511-1996標準）
|
|
|
|
|
|
|
|
|
|
|
|
|
操作說明
5．1安裝呼吸閥：將呼吸閥放置于檢測底盤上，并墊上密封墊，無需緊固螺栓。
5．2插上電源（220V、50Hz）。
5．3呼吸閥校驗：根據被檢呼吸閥的型號及等級確定其操作壓力壓力（參見表1）。
表1：呼吸閥操作壓力分級（見SY/T0511-1996標準）
|
操作壓力Pa |
代號 |
|
+355,-295 |
A |
|
+980,-295 |
B |
|
+1765,-295 |
C |
|
注表中“+”號為正壓,即表示“呼出”壓力 “-”號為負壓,即表示為“吸入”壓力 |
5.3.1呼吸閥的呼出、吸入開啟壓力檢測
A、快速判定該呼吸閥的好壞。
B．顯示屏上顯示“測正壓、測負壓、測正負壓”。
C．觸摸觸摸屏上的測正負壓數顯框，儀器開始工作，儀器先開始測正壓，觀察數顯數值，數顯數值的讀數隨之向正壓上升，當其讀數達到被檢呼吸閥的標稱值（見表1）相對應時，呼吸閥開始動作，該數值恒定并被儀器所記錄，對照標準判定該閥是否合格；儀器接著開始測負壓，觀察數顯數值，數顯數值的讀數隨之向負壓減少，當其讀數達到被檢呼吸閥的標稱值（見表1）相對應時，呼吸閥開始動作，該數值恒定并被儀器所記錄，對照標準判定該閥是否合格。 |
(供應商)
上海浦蝶供應各類呼吸閥校驗儀、呼吸閥、阻火器、燃?xì)忾y門、燃油閥門系列產品。
|
