【HB自動截油排水閥】

產品型號：有HB-I,HB-II，HB-A,HB-B，JPS等可選

一、【HB自動截油排水閥】工作原理
  HB型油罐自動截油排水閥/器是根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井內的介質是油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時，油水在沉砂井內分層，下部水由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。以此，實現了油灌區截油排水完全自動化。

 二、【HB自動截油排水閥】特點
1、采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓與排水閥不同步的現象，克服了關閉不嚴的缺點，確保灌區安全；
2、不需任何能源實現自動控制，安全、環保、經濟；
3、體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便；
4、有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，杜絕了跑油事故的發生。

三、【HB自動截油排水閥】技術參數
1、公稱通徑：DN100、DN150、DN200、DN250、DN300、DN350、DN400
2、公稱壓力：≤0.25MPa，1.0MPa，1.6MPa，2.5MPa
3、法蘭標準：HG20592-97,4、適用介質密度：≤970kg／m3

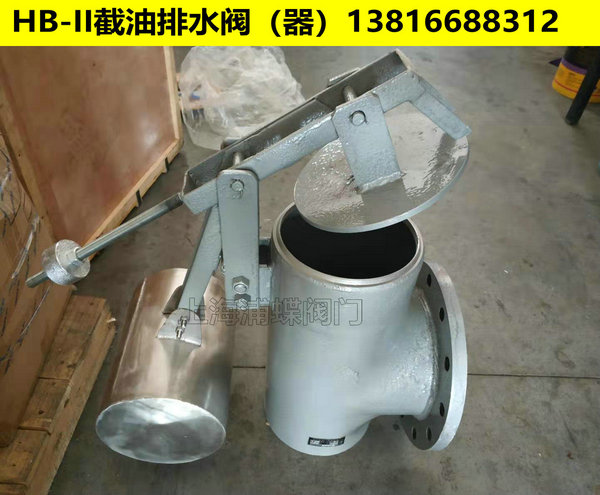

圖片：

四、【HB自動截油排水閥】尺規格寸

 【HB自動截油排水閥】價格1950-16570。

 五、【HB自動截油排水閥】使用方法

本產品直接安裝在油品罐區沉砂井內，直接與排水管連接，詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》。
1、打開包裝，按裝箱單清點設備；
2、先將出水筒法蘭與排水管彎頭下部法蘭連接：
3、將浮筒連接在水筒上；
4、安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿；
5、安裝配重后即行投入使用；

長度L與排水管口徑（即截油排水閥口徑）對照表

 六，【HB自動截油排水閥】安裝方法
1、油品罐區內通往沉砂井的排水溝必須設有隔柵，不得讓雜物流入沉砂井內，造成排水閥失靈。
2、安裝和清除沉砂井內的雜物時，工作人員上下要用爬梯，不得用浮筒作爬梯，否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷。
3、要定時清除排水溝內的雜物和沉積物，否側會影響排水器閥的開啟和關閉。
4、要及時回收沉砂井內的積油。
5、本設備出廠前已調試好，不要自行調試。按照步驟組裝即可使用。
6、截油排水器的出水筒與排水管的連接必須保持垂直安裝。

 七、【HB自動截油排水閥】常見故障處理方法
