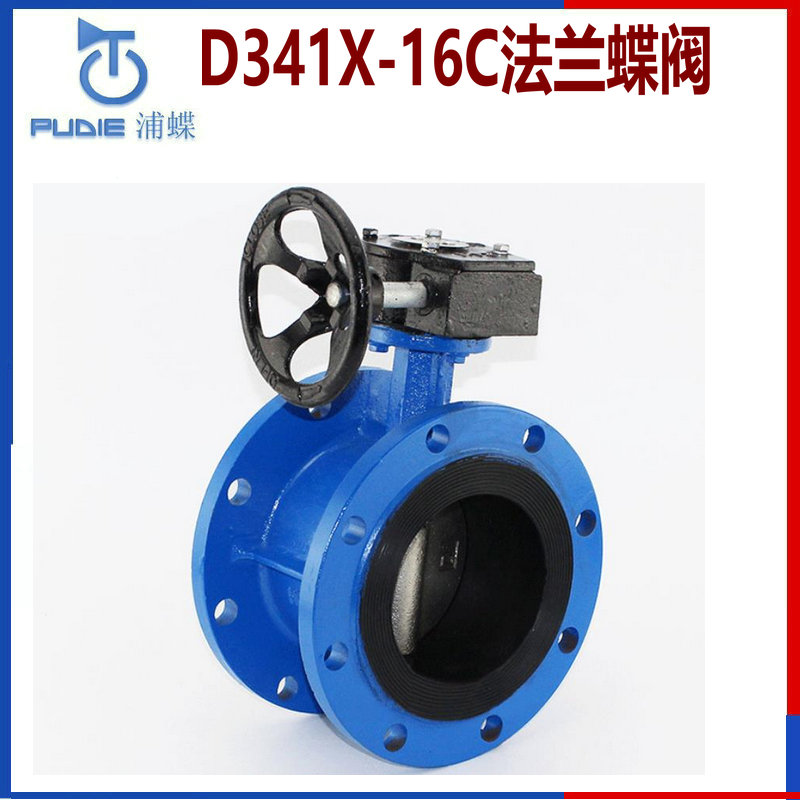

法蘭蝶閥D341X-16C-上海浦蝶閥門有限公司
產品型號：D341X-16C，D342X
產品口徑：DN50～DN3000
產品壓力：0.6～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
 一.
法蘭蝶閥D341X-16C由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成，軟密封蝶閥適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。 二.結構特點：
1、設計新穎合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。 三.法蘭蝶閥D341X-16C標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008 四.法蘭蝶閥D341X-16C | 公稱通徑 | DN(mm) | 50~2000 | | 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | | 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | | 密封試驗 | 0.66 | 1.1 | 1.76 | | 氣密封試驗 | 0.6 | 0.6 | 0.6 | | 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | | 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
五.法蘭蝶閥D341X-16C主要零件材料： | 零件名稱 | 材料 | | 閥體 | 各種橡膠、聚四氟 | | 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 | | 密封圈 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 | | 閥桿 | 2Cr13、不銹鋼 | | 填料 | O型圈、柔性石墨 |
六.法蘭蝶閥D341X-16C材料選用和適用溫度 | 材料品種 | 氯丁橡膠 | 丁睛橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | | 代號 | X | J | YBX | F | GX | FJ | | 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | | 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | | 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
|
