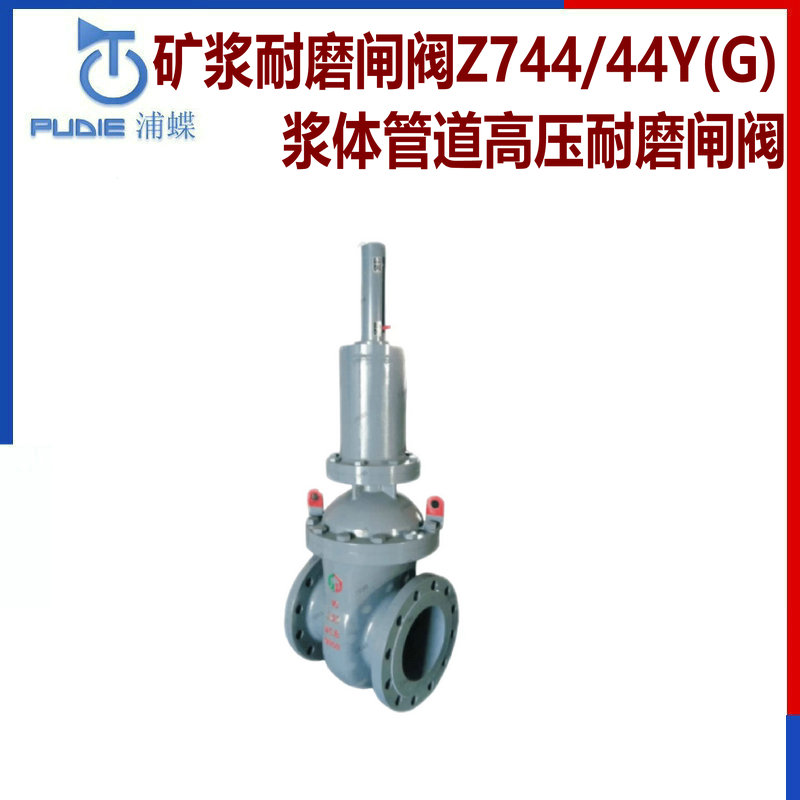

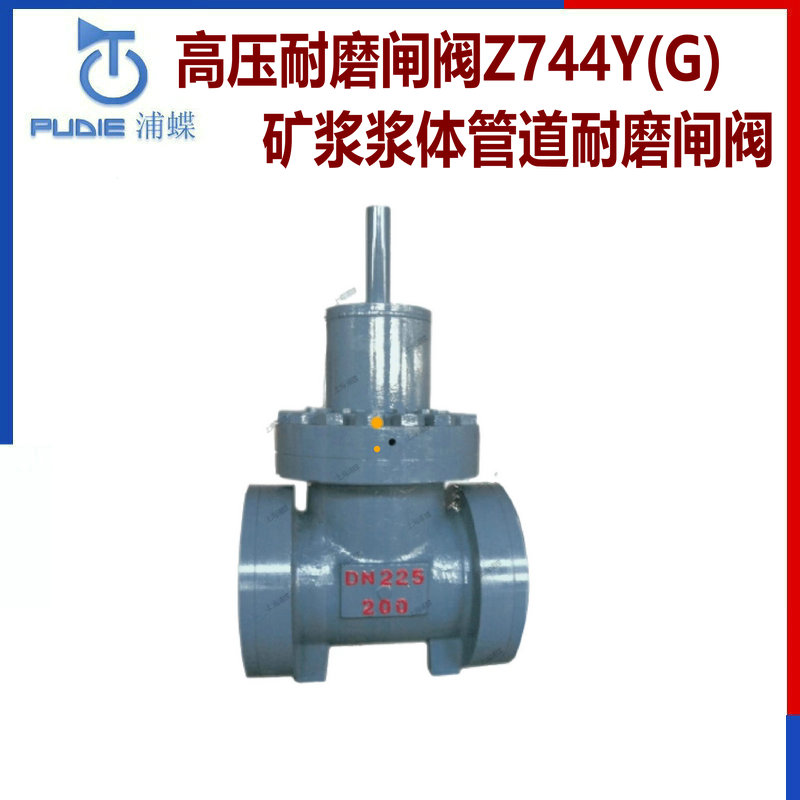

液動高壓礦漿耐磨閘閥Z744Y，漿體專用耐磨閘閥門
■技術參數
名稱:液動高壓耐磨閘閥Z744Y，漿體專用耐磨閘閥門；
型號:Z744Y/Z44Y/Z944Y(G);
尺寸:DN50-1200mm;
溫度:120℃;
壓力:PN1.6/2.5/4.0/5.0/6.3/6.4/10/16/25MPa;
殼體:碳鋼，不銹鋼等;
內件:耐磨硬質合金，陶瓷；
開閉方式:液動，手動，電動，氣動，電液動等，
連接方式:法蘭式等；
適用介質:精尾礦，灰渣等漿體；
■產品用途:浦蝶液動高壓礦漿耐磨閘閥Z744Y用于礦山精尾礦，火力發電廠的灰渣等介質的漿體輸送管道�？勺鳛楦裟け谩⒃鼭{泵的配套設備，做泵進出口啟閉用閥門或調節用閥門使用。根據工作環境閥門密封件材質采用高耐磨、高強度的硬質合金、氧化鋯陶瓷、復合型聚四氟、超硬度聚氨酯等材料。閥門內部采用雙重雙向自密封結構，產品對漿體的耐磨性能和密封性能都比常規產品更加可靠耐用。耐磨閥門特別適用于高濃度、高磨損、高壓力的漿體輸送管路系統。液動高壓礦漿耐磨閘閥Z744Y作為新一代漿體輸送閥門,可替代進口閥門，是灰渣平板閘閥、顆粒泥漿閘閥、礦漿閥、鑄石閥、礦漿球閥等傳統產品的更新?lián)Q代產品。
■特點
1、過流件采用硬質合金、氧化鋯陶瓷、復合型聚四氟、超硬度聚氨酯等材料。
2、液動高壓礦漿耐磨閘閥Z744Y雙向雙重自密封結構，特種橡膠密封材料，密封性能更可靠。
3、利用閥體特殊的結構自動清洗閥腔內沉積物，閘板不結垢。
4、驅動方式采用液動、電動、電液動、氣動、手動、蝸輪蝸桿傳動等方式，可通過PLC閥門控制柜實現對閥門的遠程操作。特別是液動耐磨閥門，操作簡單、動作平穩、驅動力強勁、液壓源一次投入可永久使用,降低了設備的運行成本和維護費用，通過 PLC閥門控制柜實現對閥門和液壓站的遠程操作。
■結構及工作原理
液動高壓礦漿耐磨閘閥Z744Y由閥體、閘板、閥桿、外接法蘭、新型密封組件、閥門驅動裝置及顯位裝置等零部件組成，通過閥門驅動裝置工作,帶動閥桿和閘板，達到開啟和關閉閥門的目的。 |
