J23W不銹鋼針型閥圖片，型號
J23W不銹鋼針型閥產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：
閥門類型:外螺紋針型；
閥門型號:J23W-320P/160P；
尺寸規格:DN3-50mm；
安裝形式:外螺紋；
壓力等級:16-100MPa；
主體材質:不銹鋼304,316等,
產品供應商:上海浦蝶；

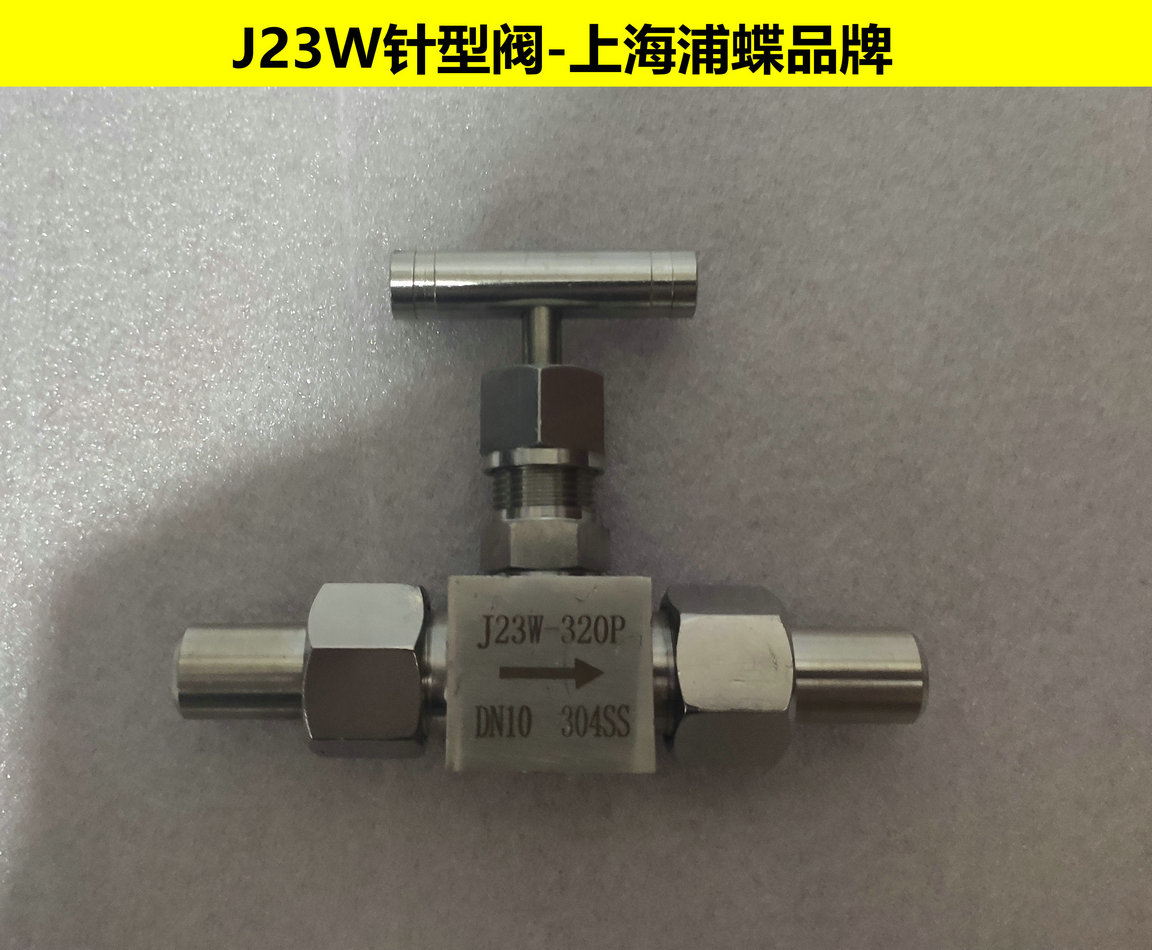

產品圖片：
概述：
J23W-320P不銹鋼針型閥采用鍛管連接和螺紋連接,帶有焊接管，適用氣體，液體容器，管路上。密封性好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中常用閥門。
公稱壓力：PN6.4，PN16，PN32Mpa
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
|
序號
NO. |
零件名稱
Part name |
材質
Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈Plain washer |
PTFE RTFE |
|
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
|
6 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
售后訂購及報價：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
J23W不銹鋼針型閥 上海浦蝶品牌 |
