不銹鋼氧氣截止閥型號，結構圖解

不銹鋼氧氣截止閥資料，技術參數介紹；產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：

閥門類型:不銹鋼截止閥；

閥門型號:JY41W；

尺寸規格:DN15-500mm；

安裝形式:法蘭式；

壓力等級:2.5/1.6/4.0MPa；

主體材質:不銹鋼，黃銅等,

產品供應商:上海浦蝶；

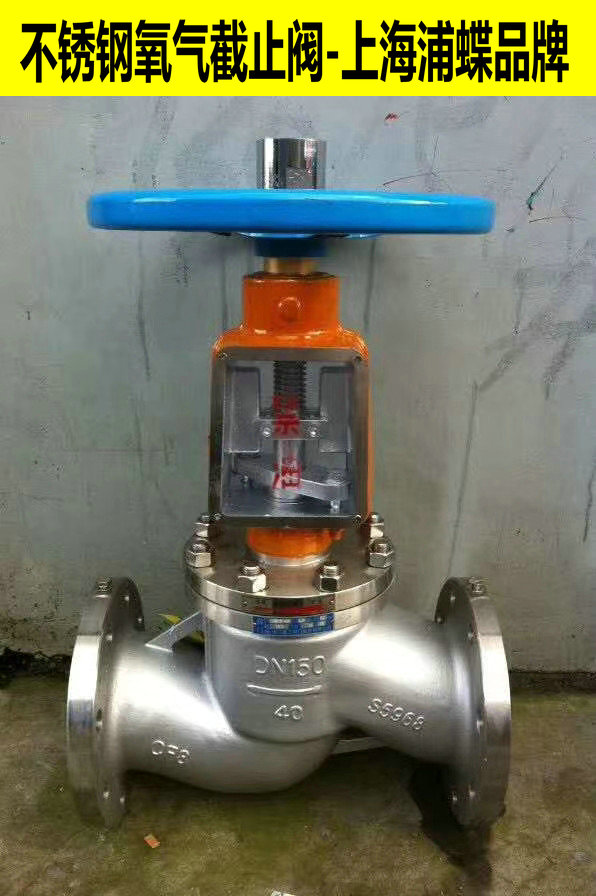

產品細節圖片：

工作原理：

不銹鋼氧氣截止閥，與普通截止閥相比，氧氣截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。氧氣截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

氧氣截止閥制造標準

●設計與制造：GB12235

●法蘭尺寸：GB9113

●結構長度：GB12221

●檢驗與實驗：GB/T13927

不銹鋼氧氣截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非�？煽康那袛鄤幼�，合得這種閥門非常適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。

結構圖解：

售后訂購及報價：

1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,

2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,

3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.

不銹鋼氧氣截止閥 上海浦蝶品牌
