正齒輪閘閥,Z441H正齒輪閘閥
閥門類型:正齒輪閘閥
閥門型號:Z441H,Z462
尺寸規格:DN50-600mm
安裝形式:法蘭式
壓力等級:1.6-32MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
Z441H正齒輪閘閥是在手動閘閥的基礎上,安裝正齒輪頭驅動,以方便高壓閘閥的開啟與關閉。正齒輪閘閥的開啟關閉比手動Z41H型要省力得多。在高壓狀態下一個人便可輕松開啟。
Z441H正齒輪閘閥引用標準：
設計與制造:GB12234
結構長度:GB12221
壓力溫度等級:GB9131 GB/T74 HG20604
連接法蘭:JG/T79 GB9113 HG20593-20635
試驗與檢驗:GB13927 JB/T9092 正齒輪閘閥Z441H-16C用途：
高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
結構特點
1.符合國內外標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
Z441H正齒輪閘閥主要性能規范：
| 型號 |
公稱壓力PN(MPa) |
試驗壓力ps(MPa) |
適用介質 |
工作溫度(℃) |
| 強度 |
密封(液) |
低壓密封(氣) |
| Z441H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441H-40C |
4.0 |
6.0 |
4.4 |
0.6 |
≤425 |
| Z441Y-40I |
4.0 |
6.0 |
4.4 |
0.6 |
≤550 |
| Z462Y,Z460YY-40P |
4.0 |
6.0 |
4.4 |
0.6 |
酸、堿類 |
≤200 |
| Z462Y,Z460Y-64C |
6.4 |
9.6 |
7.0 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441Y-64IGZ441Y-64I |
6.4 |
9.6 |
7.0 |
0.6 |
≤550 |
| KZ441Y-64P |
6.4 |
9.6 |
7.0 |
0.6 |
酸性天然氣 |
≤200 |
| Z441H-100CZ441Y-100C |
10.0 |
15.0 |
11.0 |
0.6 |
水、蒸汽、油 |
≤425 |
| Z441Y-100I |
10.0 |
15.0 |
11.0 |
0.6 |
≤550 |

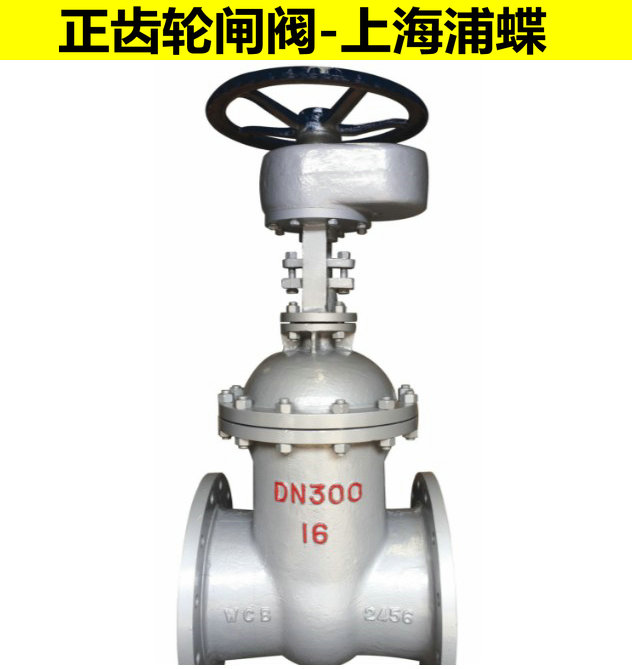

Z441H正齒輪閘閥產品圖片:

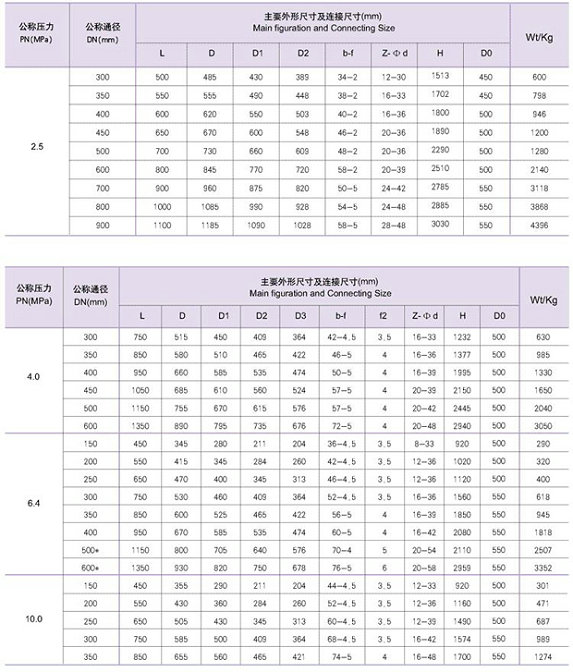

Z441H正齒輪閘閥產品技術參數尺寸圖：
