軟密封閘閥,(暗桿Z45X,明桿Z41X)閘閥
閥門類型:軟密封閘閥
閥門型號:Z45X,Z41X
尺寸規格:DN40-600mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
軟密封閘閥,(暗桿Z45X,明桿Z41X)閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。彈性座封軟密封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
應用范圍：
暗桿Z45X,明桿Z41X閘閥適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃?xì)馀c煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上。
結構特點：
平底式閥座
暗桿Z45X,明桿Z41X閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通，不易沉積雜物，也不會對介質造成二次污染。
全包覆閘板
閘板采用球鐵QT500-7骨架整體包覆高性能橡膠，成熟的硫化技術和先進的硫化工藝，徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。
閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。
在線更換密封圈
特殊軸封結構，全開時可在線不停水更換密封圈；
可靠的上密封
閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。
防腐性能
殼體（球鐵QT500-7）內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固，絕不露鐵； 中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。
食品級衛生要求
閘閥內腔噴涂環氧樹脂粉末，符合DVGW標準（德國），遠高于GB/T17219要求； 閥桿、閥桿螺母等內件采用不銹鋼或青銅，不受水腐蝕； 包覆橡膠符合飲用水衛生標準
附加功能
可提供閥門開度指示、地下直埋、防盜鎖控等附加功能。
暗桿Z45X,明桿Z41X閘閥標準規范：
設計制造標準：CJ/T 216-2005、JB/T6376-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
暗桿Z45X,明桿Z41X閘閥結構材料：
| 名 稱 |
材 料 |
| 閥體 |
灰鑄鐵、球墨鑄鐵 |
| 閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 內六角螺栓 |
碳化處理 |
| 密封圈 |
丁腈橡膠 |
| 閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥桿 |
不銹鋼 |
| “O”形密封圈 |
丁腈橡膠 |
| 止推軸承 |
錫黃銅 |
| 螺栓 |
不銹鋼 |
| 壓蓋 |
球墨鑄鐵 |
| 防塵罩 |
丁腈橡膠 |
| 手輪（傳動帽） |
鑄鐵 |

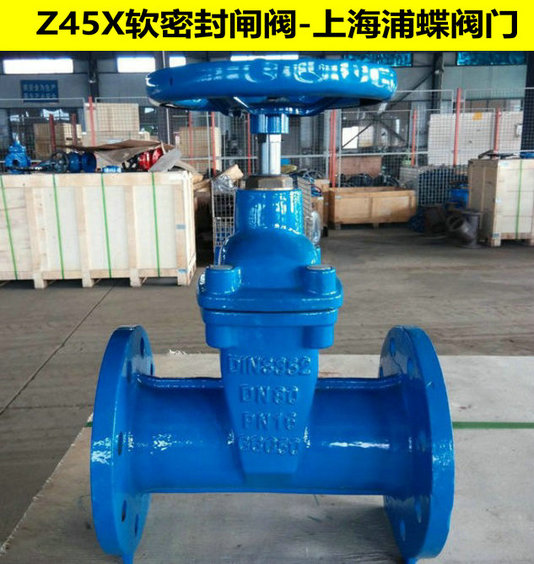

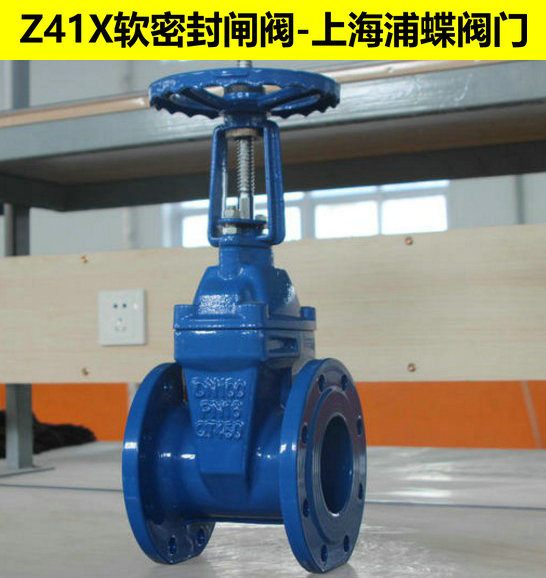

暗桿Z45X,明桿Z41X閘閥圖片:

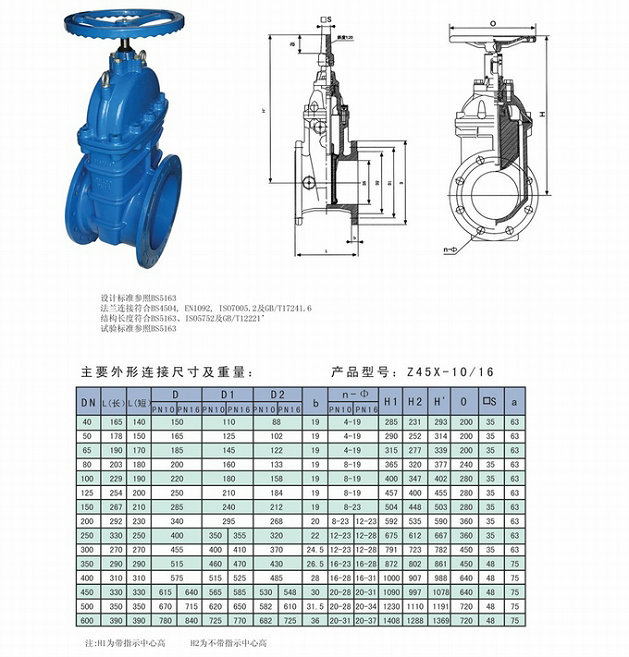

(暗桿Z45X,明桿Z41X)閘閥技術參數尺寸圖：
軟密封閘閥,(暗桿Z45X,明桿Z41X)閘閥售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
|
