手動調節閥,手動流量調節閥
閥門類型:手動調節閥
閥門型號:TJ40H,TJ10H
尺寸規格:DN15-600mm
安裝形式:法蘭式,內螺紋
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
手動調節閥,手動流量調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上,通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小,從而實現調節流量的目的。手動調節閥手輪下面一點有閥門開度指示,根據閥門開度指示知道閥門的開量大小。適合介質溫度：170℃≤425℃。
手動調節閥是一種特殊的閥門,具有良好的流量特性，能夠合理分配流量，實現流量定量，可以有效的解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥上設有開始度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而客服了”大流量 小溫差“的不合理現象。該產品是供熱系統中理想產品，歡迎選購。
手動流量調節閥性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
傳動方式 |
| T40H-10 |
10 |
1.0 |
-29~350 |
水、蒸汽 |
手動、齒輪傳動、電動 |
| T40H-16 |
16 |
1.6 |
| T40H-25 |
25 |
2.5 |
零部件材料
| 型號 |
材料 |
| 閥體、閥蓋、填料壓蓋、手輪 |
閥桿、閥瓣密封圈 |
指示盤、閥桿螺母、螺母套 |
| T40H-10 |
灰鑄鐵、（鑄鋼） |
不銹鋼 |
黃銅 |
| T40H-16 |
| T40H-25 |
手動流量調節閥主要外形尺寸
| DN |
L |
H |
H1 |
D0 |
| 15 |
130 |
150 |
160 |
80 |
| 20 |
150 |
160 |
170 |
180 |
| 25 |
160 |
182 |
197 |
80 |
| 32 |
180 |
192 |
207 |
90 |
| 40 |
200 |
250 |
270 |
100 |
| 50 |
230 |
264 |
284 |
120 |
| 65 |
290 |
380 |
410 |
200 |
| 80 |
310 |
413 |
448 |
200 |
| 100 |
350 |
446 |
506 |
240 |
| 125 |
400 |
540 |
595 |
240 |
| 150 |
480 |
623 |
688 |
360 |
| 200 |
495 |
687 |
762 |
400 |
| 250 |
622 |
782 |
867 |
500 |
| 300 |
698 |
914 |
1009 |
500 |
| 350 |
787 |
968 |
1073 |
680 |
| 400 |
914 |
1037 |
1152 |
680 |
| 500 |
978 |
1440 |
1440 |
— |
| 600 |
1295 |
1790 |
1790 |
— |

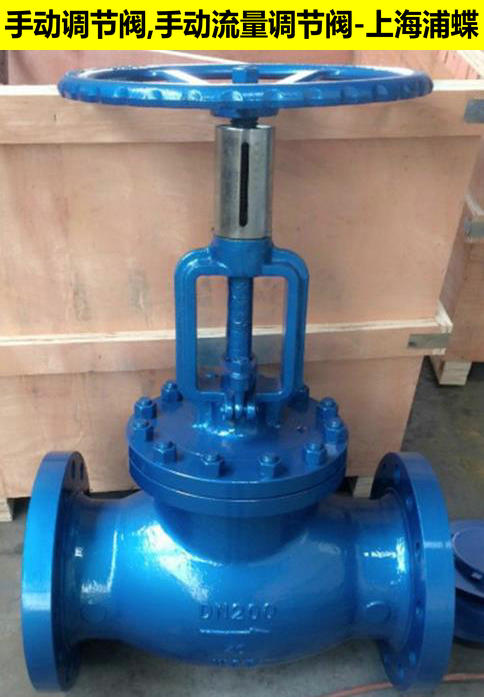

手動調節閥,手動流量調節閥圖片:

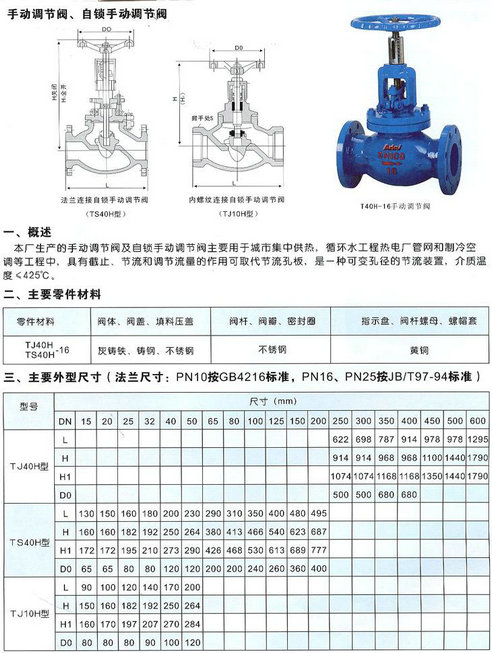

手動調節閥,手動流量調節閥技術參數尺寸圖:
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
