管道排氣閥、排液閥安裝要求

在輸水、化工等管道中，對于系統有排氣、排液要求的需要安裝排氣閥及排液閥，管道排氣閥、排液閥安裝正確與否，直接關系到這兩種閥門是否能發揮到最大性能，安裝不當直接影響閥門的使用，給管道系統帶來嚴重的副作用。根據管道上排氣、排液管的安裝要求可得出

管道排氣閥、排液管閥的安裝要求如下：（含安裝位置、安裝布局、安裝方向等）。

（1）管道上高點放空口設置的位置宜靠近平臺、支架、構筑物以及易于操作之處，管道排氣閥宜設置于最高點靠近平臺處；

（2）管道上低點放凈口設置的位置附近宜設地漏、地溝或用軟管接至地漏、地溝處，如排液閥、排水閥的設置；

（3）管徑小于DN40mm的管道可不設高點排氣；對于全廠性的工藝、凝結水和水管道（非埋地），在歷年一月份平均溫度高于0℃的地區；應少設低點排液；

（4）振動管道上直徑小于DN40mm密閉放空。放凈管跟部接口處應采取加強措施；

（5）對易自聚、易凍結、易凝固、含固體介質的管道上的放凈管不應有拐彎；對于漿液管道不宜設置排氣閥和排液閥，如需設置排液管時，排液管應與水平漿液管底部成切線方向；

（6）為保證閥門檢修、絲堵、管帽及法蘭拆卸、軟管連接，管道上低點放凈管管端距地面或樓板面的凈距不得小于100mm；

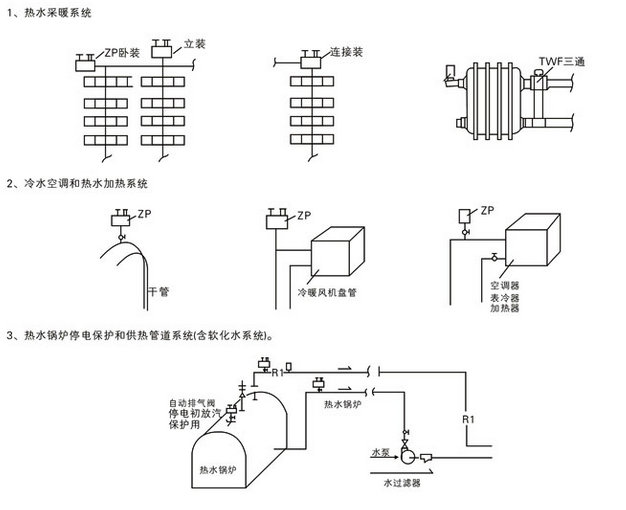

（管道排氣閥、排氣閥安裝示例圖）

（7）管道上的放空、放凈口安裝位置盡量設置在物料流向的下游端部靠近彎頭處，但不應設在彎頭上；管道上放空、放凈口設置的閥門應靠近主管；

（8）接地漏或開口罐的放凈管管口應高出地漏或罐口大于或等于50mm；

（9）排氣或排液管上的切斷閥，宜用閘閥，閥后可接帶管帽短管；對于高壓、極度及高度危害介質的管道應設雙閥。當設置單閥時，應加盲板或法蘭蓋；

（10）連續操作的可燃?xì)怏w管道低點的排液閥，應為雙閥，排出的液體應排放至密閉系統；僅在開停工時使用的排液閥，可設一道閥門并加螺紋堵頭、管帽、盲板或法蘭蓋。可燃液體管道以及壓力大于2.5MPa蒸汽管道上排液管裝一個切斷閥時，應在端頭加管帽（管堵）、盲板或法蘭蓋。

排氣閥的設置還應注意，在連續排放的可燃?xì)怏w排氣筒頂或放空管口，應高出20m范圍內的平臺或建筑物頂3.5m以上。位于20m以外的平臺或建筑物。
