法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch 壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16 |
插板閥,氣動插板閥規格參數
| 尺寸范圍: |
DN50~600mm NPS 2”-24” （大口徑按需定制） |
| 最大工作壓力： |
DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用溫度： |
-29...+800℃ |
密封等級：
|
硬密封IV級密封
軟密封VI級密封
*試壓標準參照 MSS SP-81 |
| 閥體材質： |
鑄鋼, 不銹鋼, 特殊材質 |
| 閥芯/閥桿材質: |
不銹鋼硬化處理, 特殊材質硬化處理 |
| 閥座材質: |
不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 結構長度: |
MSS SP-81 |
| 法蘭標準: |
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| 應用范圍: |
制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等 |
產品特點：
1.閥體：
a)刀閘閥采用整體式結構，超薄閥體，全通徑流量，最大程度避免了介質外漏，流量損失，并且便于安裝使用。
b)閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。
2.閥芯：
a)閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。
b)閘板采用PTFE點式導向，摩擦力小，避免了對閘板造成損傷。
c)閘板厚度可以根據實際管道壓力進一步加厚。
3.閥座：
a)閥門采用了可更換式閥座設計（非本體式密封），密封面磨損后只需更換閥座，大大方便了閥門后期的維護，延長了閥門的使用壽命，從而降低了設備成本。
b)可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。
4. 其他：
a) 雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。

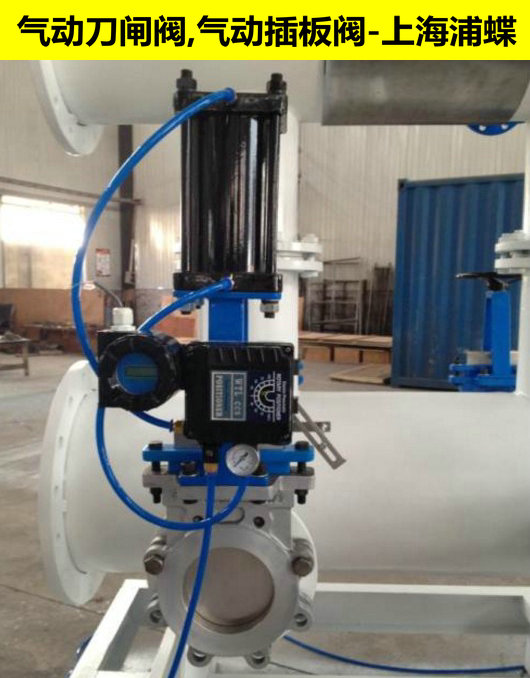

插板閥,氣動插板閥產品圖片：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
